Gardner Denver Thomas 사의 E160N54 모델 공압 펌프에 관한 종합적인 기술 정보(토마스펌프)

1. 서론: 정기 유지보수의 전략적 가치 및 개요

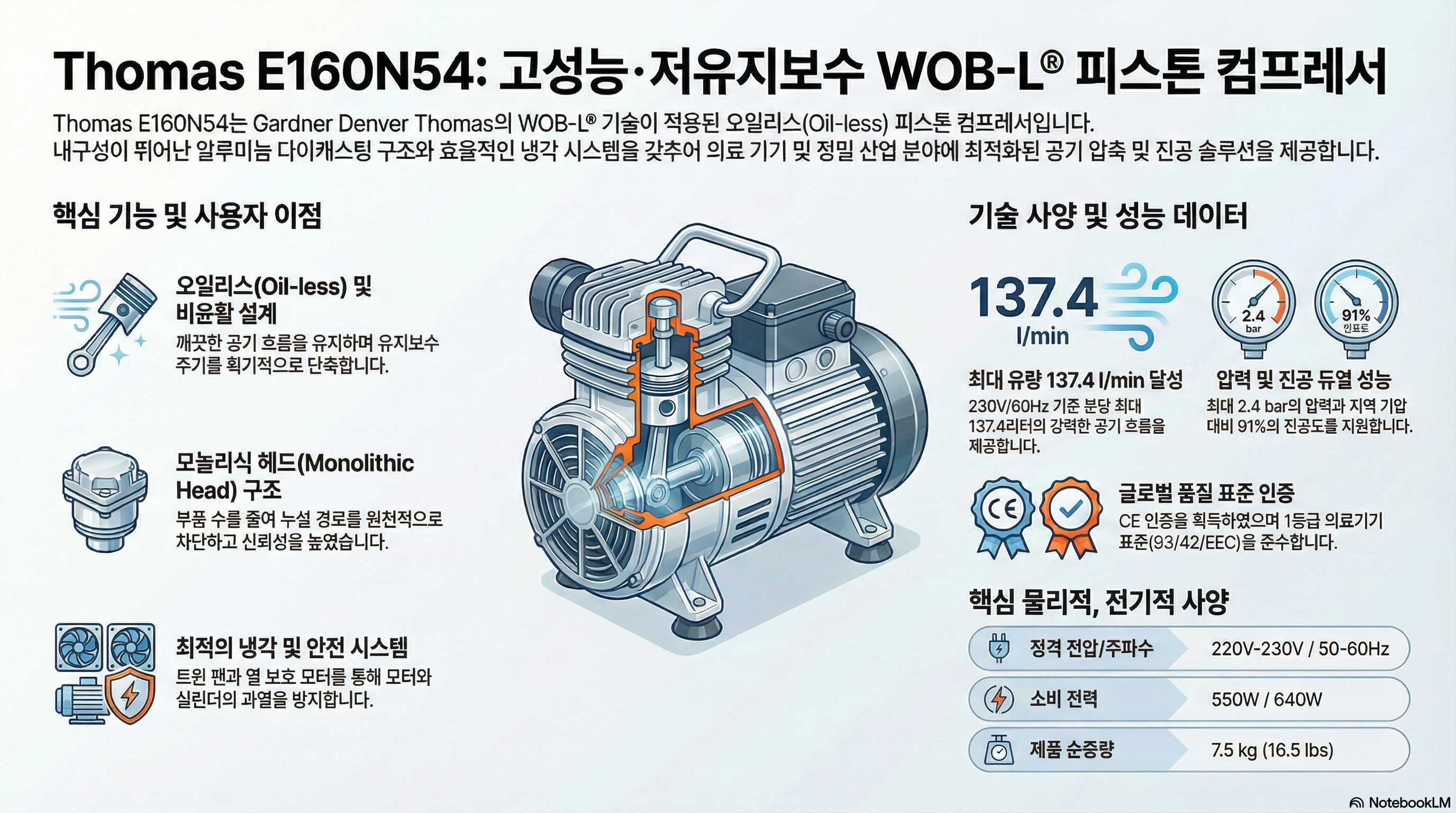

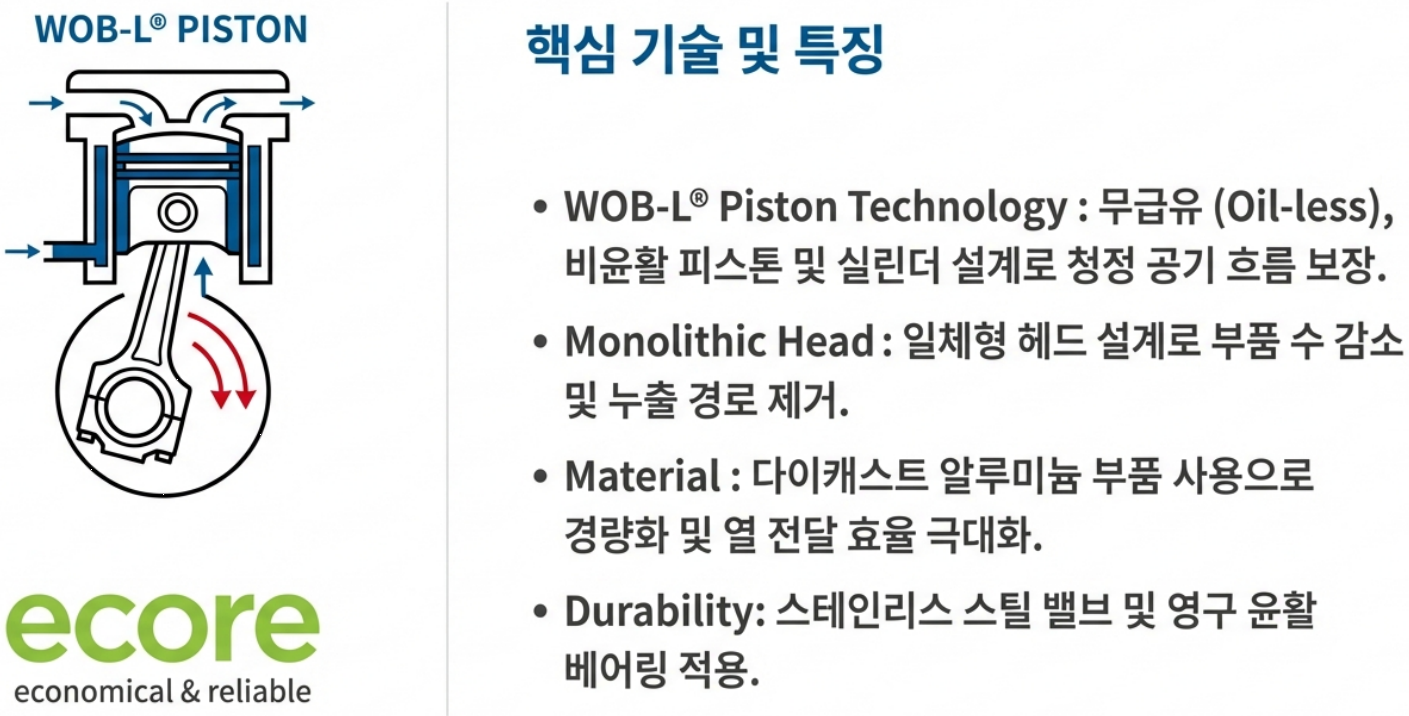

Thomas E160N54 모델은 Gardner Denver의 특허받은 WOB-L® 피스톤 기술이 적용된 ecore™ 시리즈의 정점입니다. 이 오일리스(Oil-less) 설계는 의료 및 고정밀 산업 공정에서 필수적인 고순도 공기 품질을 보장합니다. 하지만 윤활유가 없는 설계 특성상, 피스톤 컵과 실린더 슬리브 간의 마찰부 마모 관리는 장비의 신뢰성(Reliability)과 제품 수명(MTBF)을 결정짓는 핵심 변수가 됩니다.

​

2. 장비 제원 및 핵심 설계 특성 분석

E160N54의 각 사양은 현장에서의 가동 효율과 직접 연결됩니다. 단순 수치를 넘어 각 설계 요소가 갖는 공학적 의미를 이해해야 합니다.

​

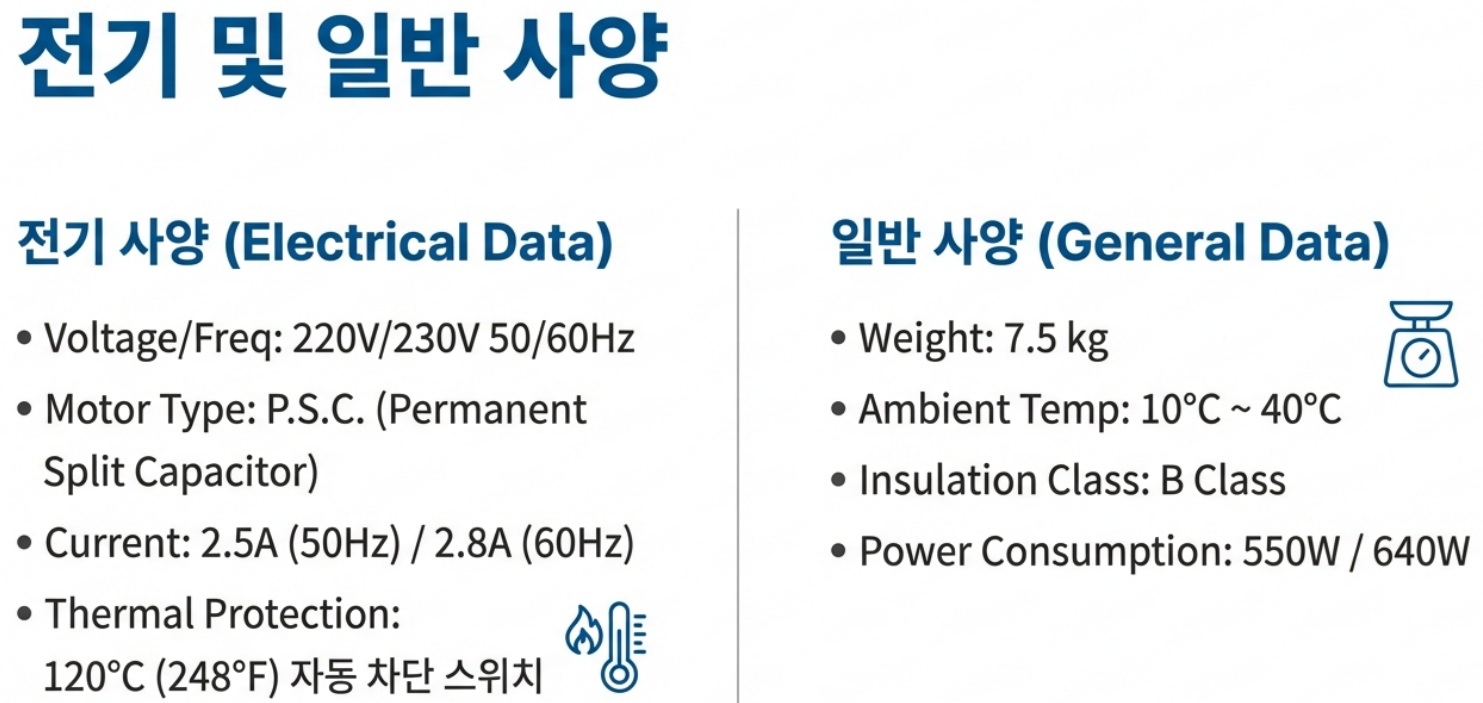

E160N54 핵심 기술 요약

항목 사양 (50Hz / 60Hz) 비고

공급 전압 220V / 230V 단상 P.S.C. 모터

최대 유량 120.0 / 137.4 l/min 병렬 흐름(Parallel flow) 구성

최대 작동 압력 2.4 / 2.1 bar 고압 환경 대응 사양

정격 소비 전력 550 / 640 W 에너지 효율 최적화

절연 등급 Class B (120°C) 열 보호 스위치(Thermal switch) 내장

순 중량 7.5 kg 알루미늄 다이캐스팅 적용

​

3. 정비 준비: 전용 서비스 키트(XP1700001) 및 필수 공구

정밀 정비의 시작은 검증된 순정 부품 사용에서 시작됩니다. Thomas 순정 서비스 키트 XP1700001은 기술 표준을 준수하기 위해 설계되었습니다.

​

서비스 키트(XP1700001) 구성 부품 리스트

부품 번호 품명 (Description) 수량 교체 필요성 및 엔지니어링 팁

624285 Piston Cup 2 왕복 운동에 따른 마모 및 기밀 유지 핵심 소모품

618114 Cylinder Sleeve 2 피스톤 컵과의 최적 마찰 계수 유지를 위해 동시 교체

621485 Valve Flapper 4 스테인리스강 재질, 반복 굴곡에 의한 피로 파손 방지

617562 Valve Keeper 4 플래퍼의 고정 및 적정 개폐 범위 제한

621647 Valve Backer 4 밸브 작동 시의 충격 완화 및 지지

623143 Head Gasket 2 헤드 기밀 유지 (분해 시 필히 신품 교체)

623137 O-Ring 2 밸브 플레이트 하단 기밀 유지

625776 Screw-Piston Cup 2 고토크 체결 부위로, 나사산 피로 누적 방지를 위해 교체

625175 Head Screw 8 헤드 고정용 (신품 사용 권장)

625591 Flapper Screw 4 밸브 시스템 고정용

​

필수 공구 체크리스트

* 1/4” Hex 소켓: 토크 렌치 연결용

* Torx T-27: 피스톤 컵 리테이너 스크루용

* Torx T-25: 헤드 스크루용

* 5/32” Allen® 렌치: 편심 세트 스크루(Set screw) 조정용

* Flat-blade screwdrivers (2개): 팬 분리 시 허브 지지용

* Clean damp cloths: 내부 잔해물 제거용 (오일 성분 없는 깨끗한 천 사용)

​

- 흡입필터,소음기,하부방진고무 포함발송됩니다

- 토마스 저소음펌프 E160N54 모델로 진공용 or 압력시 3bar이하 연속가능합니다

- 서비스킷 교환이 가능하며 교환후 사용전과 같은 높은 효율을 낼수 있습니다

- 필요공구 준비시 직접 교환및수리도 가능하며 펌프만 보내주시면 수리가능합니다

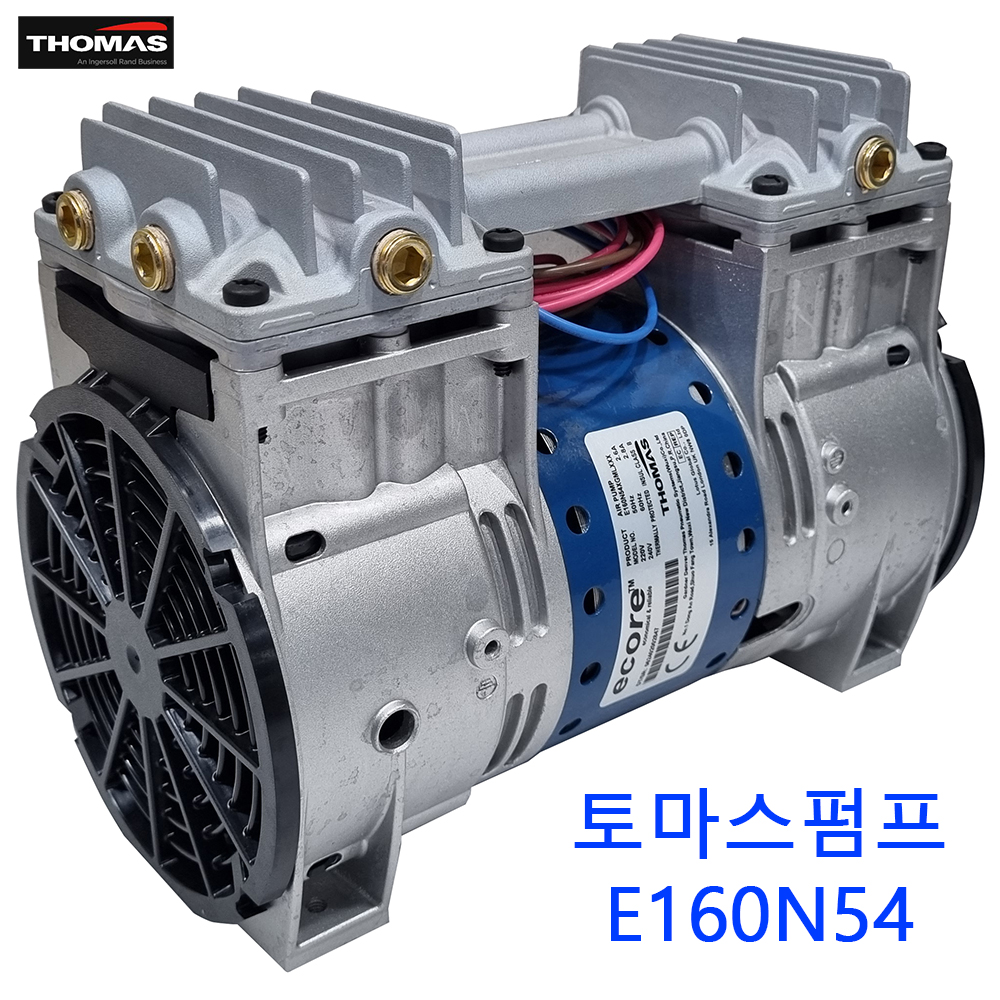

- 모델명 : E160N54XGMLXXX
